工业滑升门弹簧防断系统是什么

发布时间:2019-12-10
浏览次数:

 工业滑升门里的弹簧也叫扭簧,扭簧也就是扭转弹簧(下文简称为扭簧),扭簧的用处还是很大的,扭簧需要精准的计算,它是工业滑升门平衡系统的重点。如果扭簧有误则会发生很严重的后果,下面就来说说工业滑升门弹簧防断系统。在介绍弹簧防断系统之前,我们先来了解下工业滑升门组成。

、工业滑升门组成

1、门板

门板总厚度为40mm±1mm,双面0.5mm厚宝钢彩涂钢板,涂层处理自上向下为聚脂涂层、底漆、钝化层、镀锌层,桔纹压花,正反面条形压筋加强门板强度。二层钢板之间充填硬质聚氨酯发泡料,密度约40kg/立方,导热系数小于0.033W/m.k。在安装铰链位置设有连续钢带,以保证铰链牢固安装。在5m以上的门板,每块门板内侧面设置条高80mm加强筋以保证门板有抗十二以上的抗风强度。在分节门板底部设有三元乙丙橡胶密封条,该密封条内设有安气囊。门板二侧封头均为δ=1.0mm镀锌钢板封头片。

2、五金配件

门板连接铰链为热镀锌冷轧钢板冲压制作。材料厚度δ=2.0mm,镀锌厚度大于28µm。导轨为δ=2mm热镀锌钢板辊压制作的3英寸工业门用导轨;导轨截面形状带有防脱钩,以确保导轮在导轨内平稳运行;导轨护板为δ=2mm热镀锌钢板辊压制作,护板上设有门侧密封橡胶的插槽及与导轨连接的安装孔;导轮采Φ72mm工业门用导轮,导轮材料为耐磨,内含滚轮轴承、运行平稳、无噪音。其余五金配件均采用热镀锌钢板冲压制作,尺寸准确,互换性好。

3、平衡系统

滑升门采用扭簧平衡,平衡扭簧根据门重负荷软件计算而设计制作的扭簧,使平衡达到佳状态。扭簧材料选60si2Mn进口弹簧钢制作,确保使用寿命超过80000个循环周期。滑升门平衡轴为Ф25.4实心圆钢,在平衡轴上装有扭簧断裂保护装置,该装置能在平衡扭簧断裂时,防止门板坠落;提升绳轮为铝质柱形绳轮。

提升钢丝绳安系数大于门重的5倍,并在门板上设置防钢丝绳断裂,确保门板安运行。

4、安保护装置

(1)在门的底部设有安气囊,在门的关闭过程中遇碍物能自动反向运行到开状态;

(2)在门的底部二设有刀片式钢丝绳断裂保护器,当提升钢丝绳断裂,门体运动速度加快时,该装置能切入导轨,阻止门体坠落;

(3)在电机设有脱开离合装置,切换至手动时,可手动操作门体运动。

5、密封条

门洞顶部及二侧均设置三元乙丙橡胶密封条,在门体底部设置三元乙丙橡胶安气囊及密封翼,确保门体与建筑间的良好密闭性。

6、工业滑升操作

提升门操作分手动控制方式和电动控制方式:

(1)手动控制方式:通过手动次性完成门的提升和下降,停电情况下,门能手动开启。

(2)电动控制方式:(在手动控制的基础上)在每樘提升门旁(内侧)均设有标准操作按钮盒,可通过操控按钮盒上的上、停、下按钮来启、闭门体。并在门体运行到设定位置时,自动停住。

(3)手动/自动切换:在电机上设有离合脱开装置,当停电时可通过手动操作离合脱开装置,使驱动器从电动切换至手动,以手动方式操作门体启闭。

二、工业滑升门弹簧防断系统

工业滑升门弹簧也称之为工业滑升门扭簧。扭簧,众所周知,是用于工业提升门上的大安装置,其扭簧主要是起扭簧断裂防护装置,防止任何方式的门体有伤害人、物的可能。

1、防弹簧断裂保护装置

扭簧是升门的平衡系统,它控制着门体在上下运行时保持平行。如果弹簧意外断裂时,工业门门体的平衡就将被破坏,造成门体跌落而发生重大事故,此装置可以在弹簧断裂的时候,卡住平衡轴,从而避免门体坠落。在处理工业滑升门的平衡时,工业提升门般采用扭簧平衡系统(扭簧及钢丝绳轮)来进行平衡。

平衡系统在整个门中起着至关重要的作用。个良好的平衡系统,应该是在门运行过程中的任何位置,工业门的重量与平衡系统所产生的平衡力都是相等的,即工业提升门应该始终处于平衡状态。这样,工业门应该可以停留在任何位置,在手动运行时,用很小的气力就可以使门向上或向下运行。
      用户在选择工业门扭簧的时候,定要经过精准的测量和计算,来确定扭簧的长度,轴径和钢丝直接以及圈数,否则就会造成安装困难,故障率高的情况。
     由于工业滑升门的扭簧加长后,有时平衡实心轴上的安装距离就不够,这时需要通过放大扭簧的内径,缩短扭簧长度,以便能够流出足够的安装调整距离。

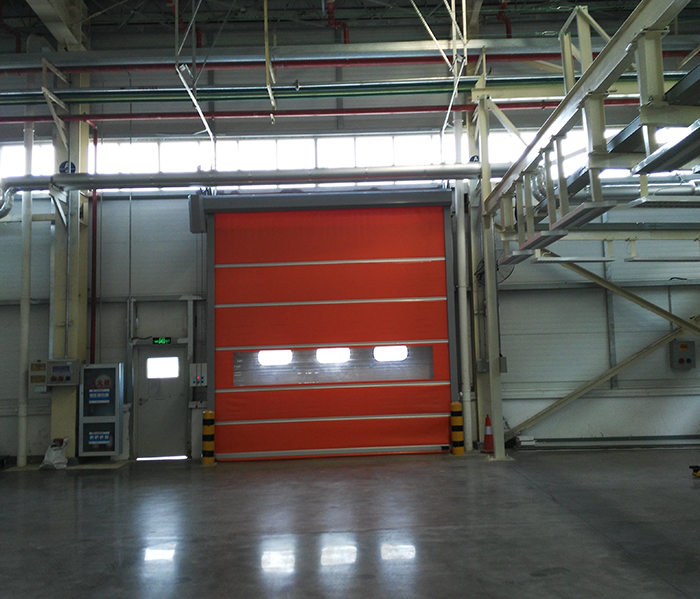

工业滑升门

2、加强扭簧设计软件的应用

目前公司扭簧设计软件历史已经超过20年,是基于Dos开发的软件,在数据优化以及匹配新钢丝绳轮等方面都有许多问题,基于实际情况还是以此软件为主,本环节的实践主要是能熟练操作并产出扭簧设计结果:是输入门洞尺寸(门宽X门高=2750×3500);二是输入门体重量(147kg);三是输入安装方式(标准提升);四是输入钢丝绳轮的型号;五是输入扭簧使用寿命,并得出扭簧设计结果。

扭转弹簧在工业滑升门中的作用是不容小觑的,弹簧防断系统是在平衡系统出现问题时,这个防断系统可以马上进行补救,以免发生危险。在加工工业滑升门的时候,对扭簧的计算定要精准,日常中也要多注意,扭簧关乎到了工业滑升门的平衡问题以及平衡问题出现错误后的补救工作,当个东西失去了平衡是很严重的。
